Luftleitungen nach Maß für Ihr Projekt
Jede Klimalösung ist anders. Deshalb fertigen wir unsere Luftleitungen passend zu Ihrem Vorhaben: gefalzt oder geschweißt, eckig oder rund, aus Stahl, Edelstahl, Aluminium oder Kupfer.
Aus einer Hand
Alle Luftleitungen aus einer Hand
Wir fertigen gefalzte Lüftungskanäle in allen Varianten, dazu geschweißte Kanäle und Rohrleitungen. Auch Wickelfalzrohre und Formteile gehören zu unserem Lieferprogramm.
Energie und Hygiene
Energiesparen und Hygiene leicht gemacht
Unsere Produkte entsprechen den aktuellen Normen für Luftdichtheit und Hygiene. Dabei orientieren wir uns an den neuesten Erkenntnissen der Forschung.
Standort
Qualität aus Trier
Alle Produkte entstehen ausschließlich an unserem Standort in Trier. Von dort liefern wir auf direktem Weg zu Ihrer Baustelle.

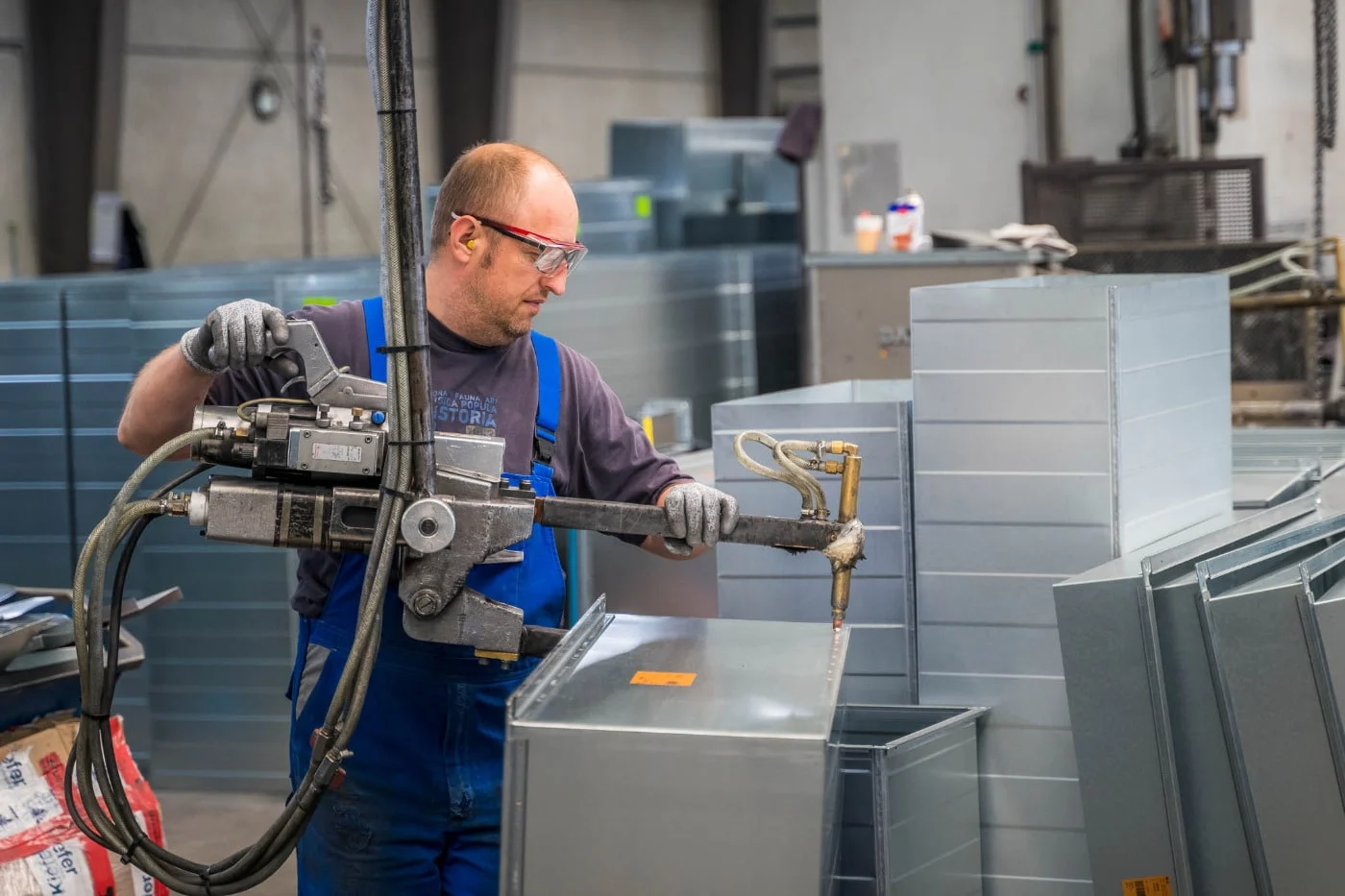

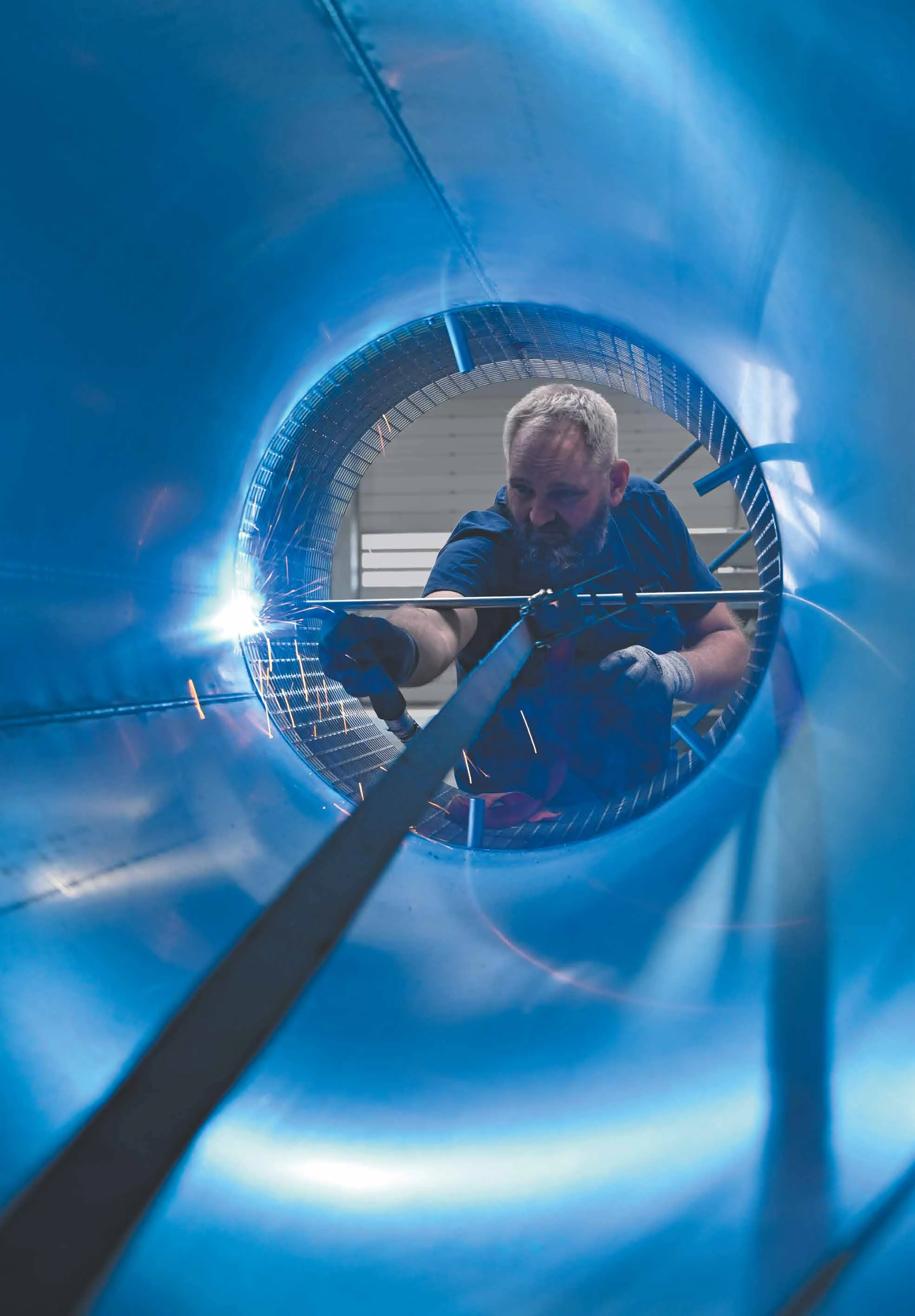

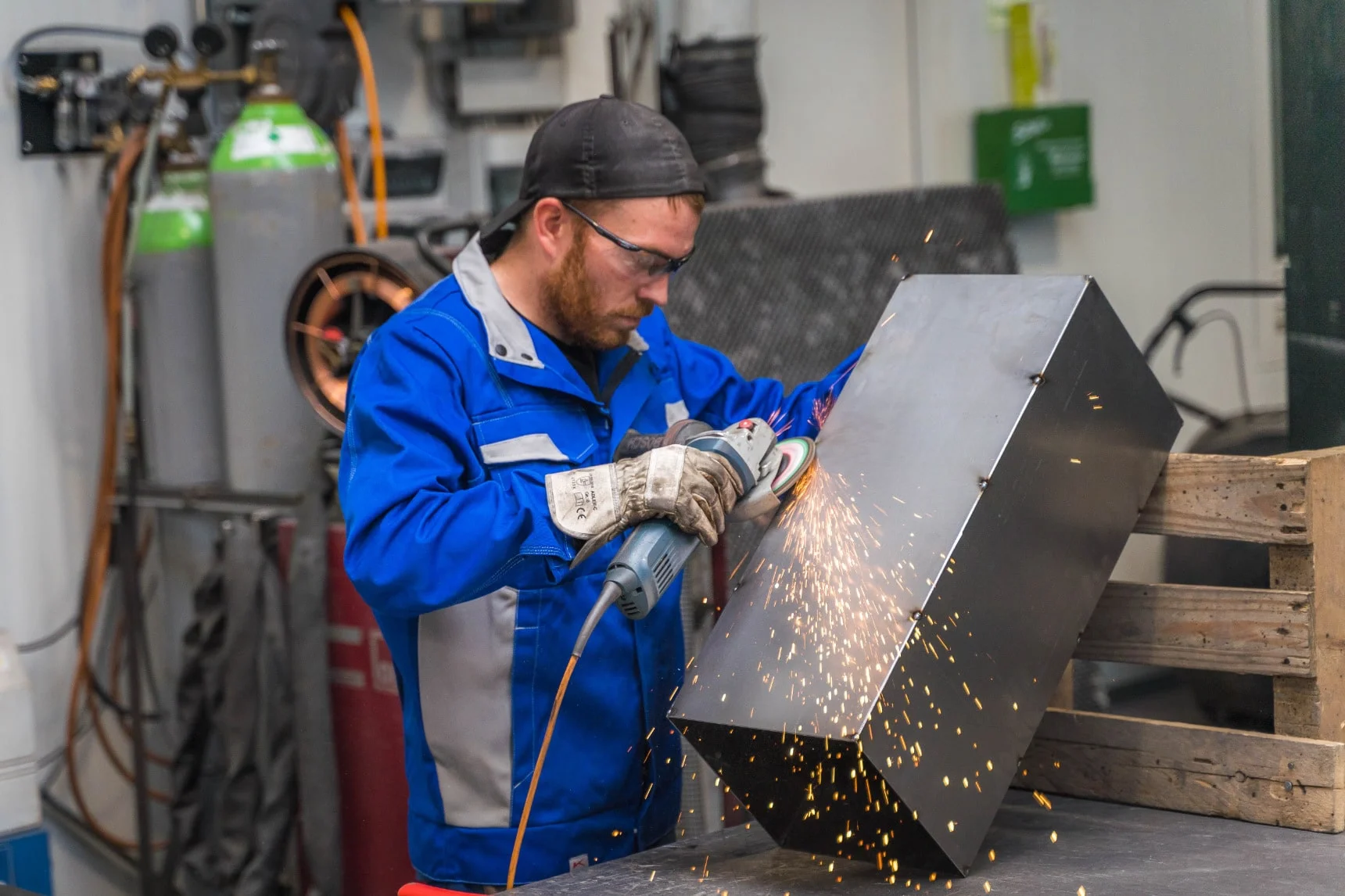

Kanalbau in Trier: kanten, schweißen, schleifen

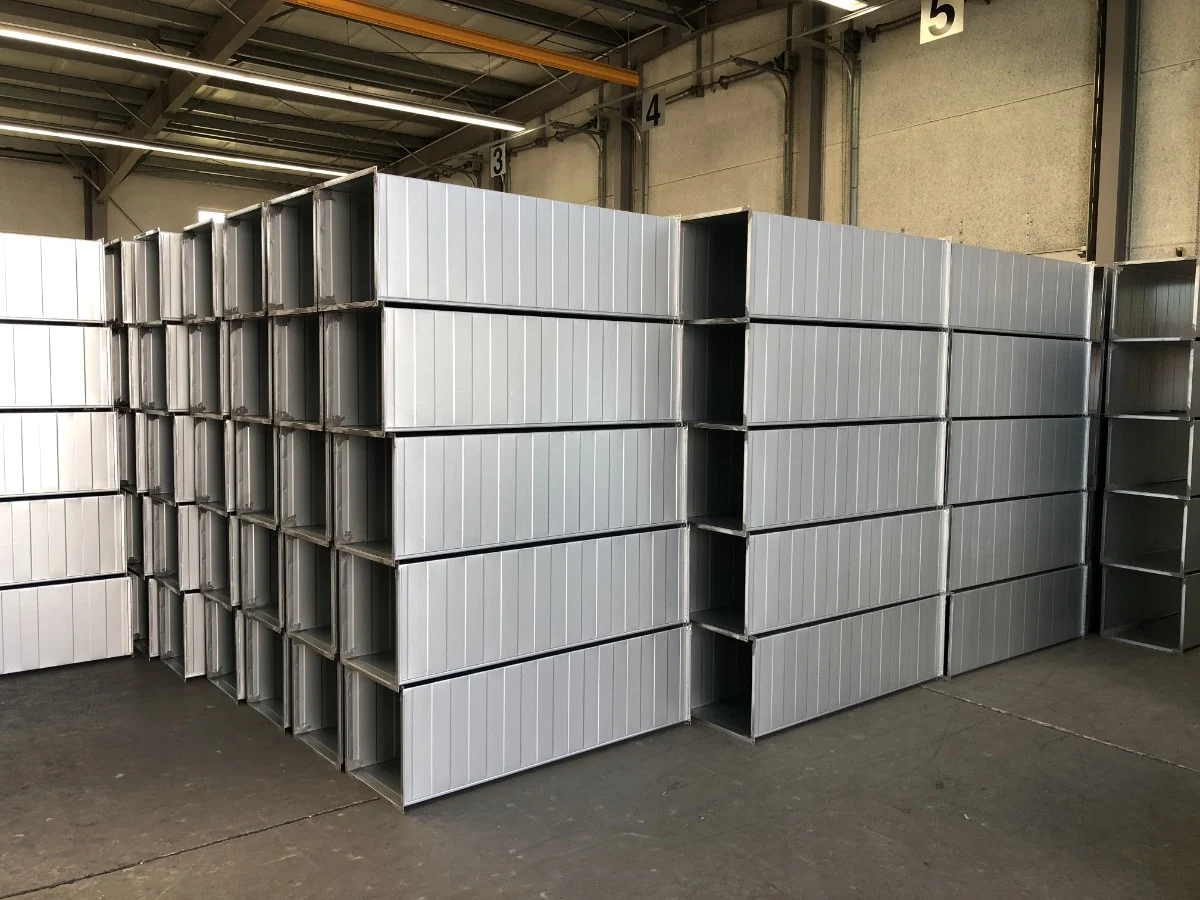

Gefalzte Lüftungskanäle

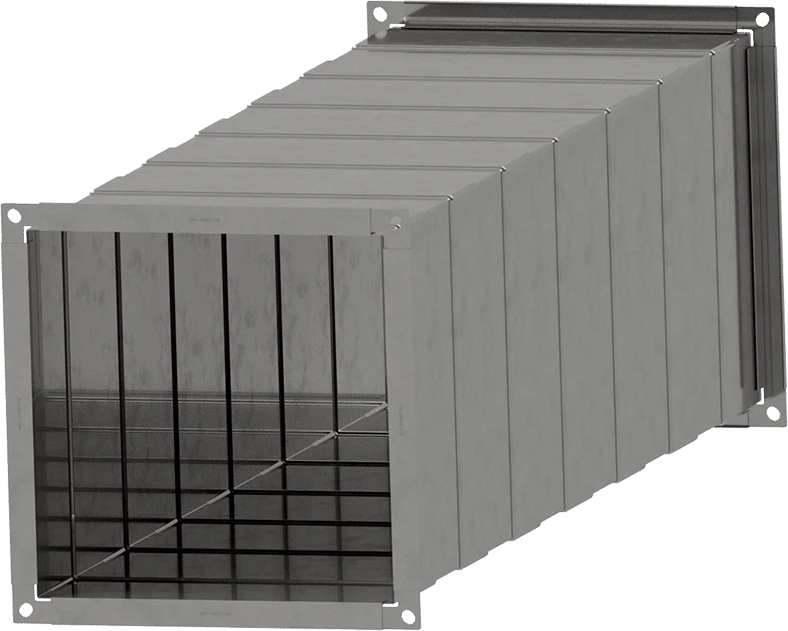

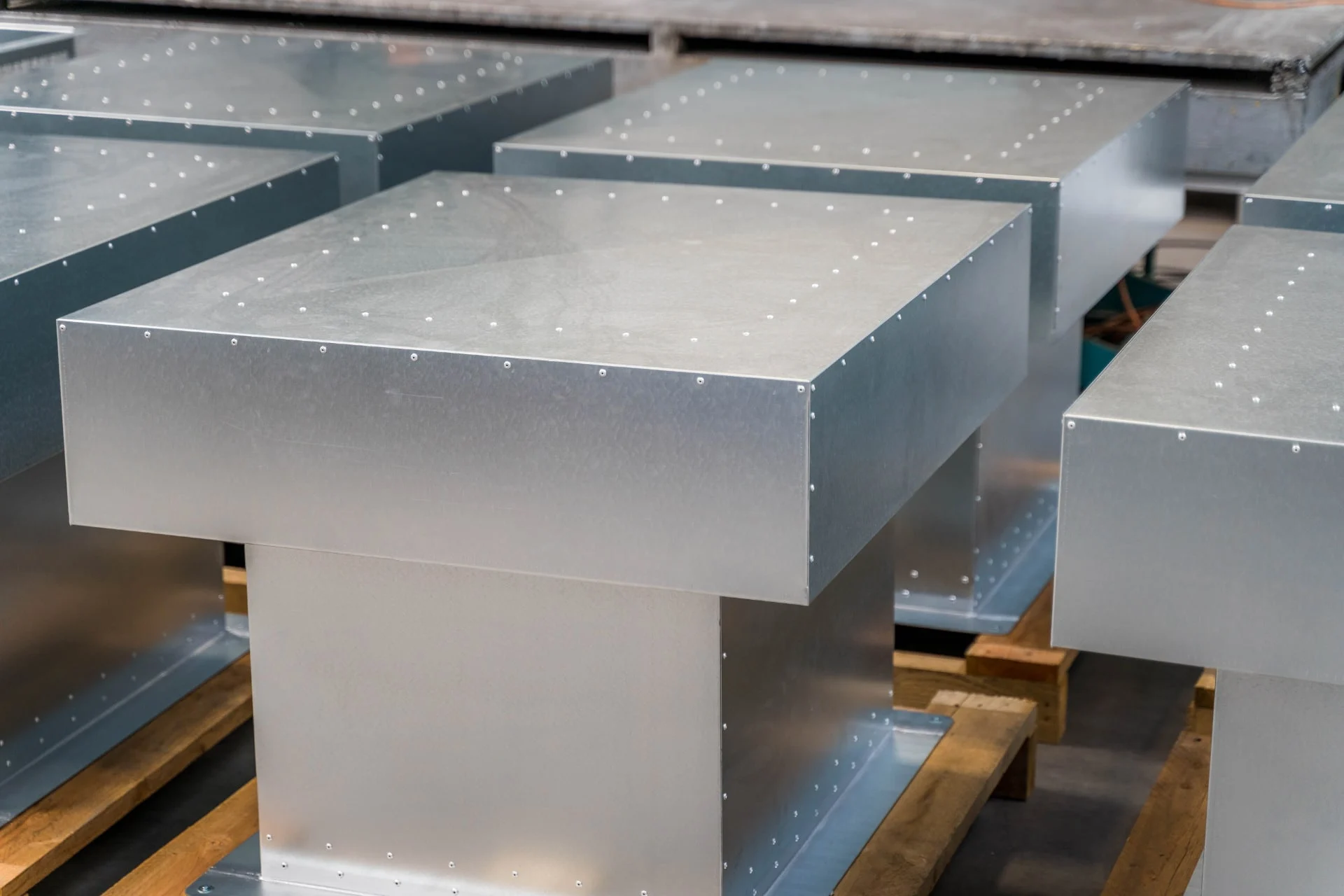

Gefalzte Lüftungskanäle in Standardausführung
Unsere gefalzten Kanäle entstehen nach DIN EN 1505, DIN EN 1507 und DIN 18379. Sie erhalten sie aus Stahlblech, Edelstahl (1.4301 und 1.4571) oder Aluminium, in Niederdruck, Mitteldruck oder Hochdruck.
Technische Daten
- Ausführung
- nach DIN EN 1505, 1507 und DIN 18379
- Druckstufen
- Niederdruck, Mitteldruck und Hochdruck nach VDI 3803
- Dichtheitsklassen
- A, B und C gemäß DIN EN 1507
- Blechqualität

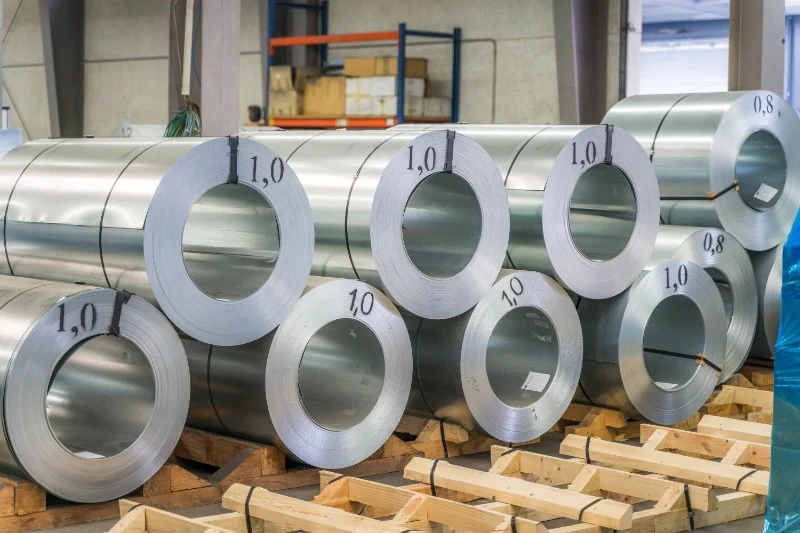

- Kaltgewalzte Feinbleche, Güte DX51D + Z275 MA, Oberfläche behandelt C, Zinkauflage mindestens 275 g/m² beidseitig
- Verbindung
- Leichtprofilrahmen DIN 24192 mit 4-Schrauben-Eckverbindung, punktgeschweißt, Ecken abgedichtet
- Normschusslänge
- 1500 und 1000 mm
- Schusslänge
- höchstens 3000 mm
- Versteifung
- nach BLH-Norm
- Leichtblechanordnung
- nach DIN 1505
- Entdröhnung
- der Wandungen mittels Sicken
- Flanschprofil 20 mm
- bis einschließlich 1000 mm Kantenlänge
- Flanschprofil 30 mm
- bis einschließlich 2000 mm Kantenlänge
- Flanschprofil 40 mm
- ab 2001 mm Kantenlänge
- Werkstoffe
- Stahlblech, Edelstahl (1.4301 und 1.4571), Aluminium
Sonderausführungen
Gefalzte Kanäle für besondere Anforderungen
Lüftungskanäle für den Export

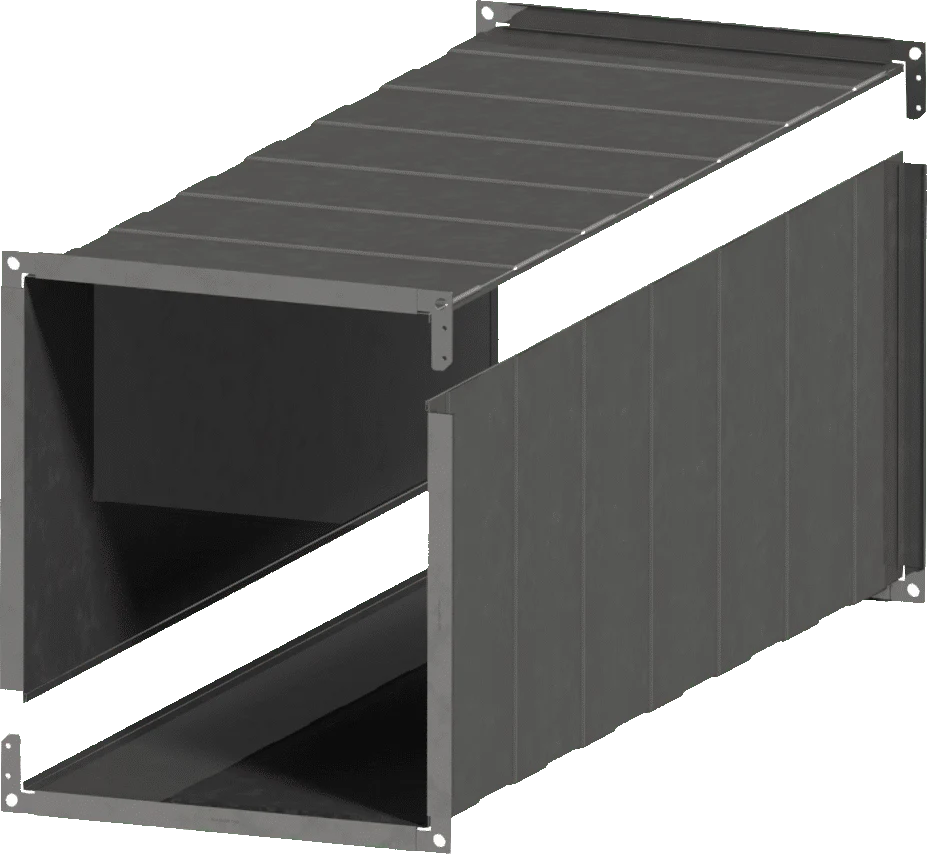

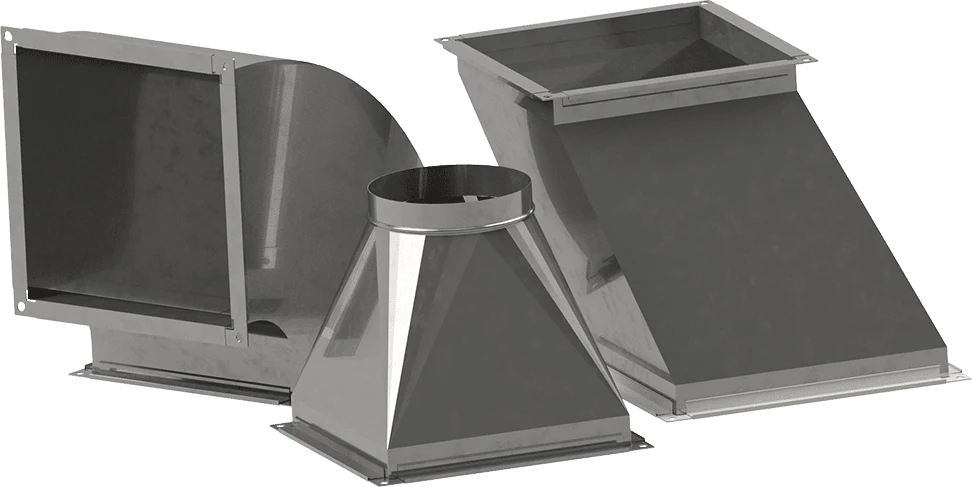

Gerade Kanäle liefern wir in L-Form, Formteile mit Schnappfalz. So reisen sie platzsparend in Holzboxen und werden erst vor Ort zusammengebaut.
Lüftungskanäle für die Industrie
Für hohe Anforderungen an Steifigkeit, Eigenstabilität und Übergrößen. Die Kanäle erhalten eine 40 mm Modulkantung mit aufgesetzter Leiste und eine variable Blechdicke. Als Flanschverbindung wählen Sie 40 mm Leichtprofil, Winkeleisen oder Flachrahmen, zusätzlich versteifen wir innen oder außen mit Z-Profil oder Hutprofil.
Beschichtete Kanäle
Kanäle mit Pulverbeschichtung oder Nasslackierung. Für chlorhaltige Abluft sind spezielle Beschichtungen möglich.
Isolierte, doppelwandige Entlüftungskanäle

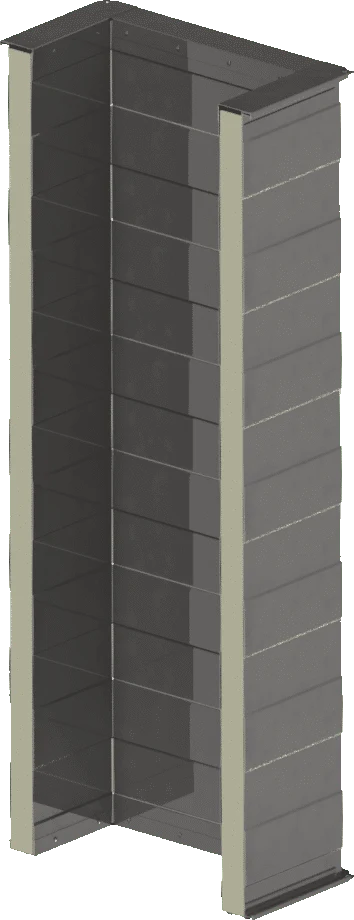

Die Isolierung besteht aus nicht brennbarer Mineralwolle, zum Beispiel 20 bis 50 mm stark. Alternativ bauen wir einwandig mit Armaflex-Innenisolierung. Versteift wird nach BLH-Norm, die Wandungen entdröhnen wir mit Sicken.
MX Entrauchungskanäle

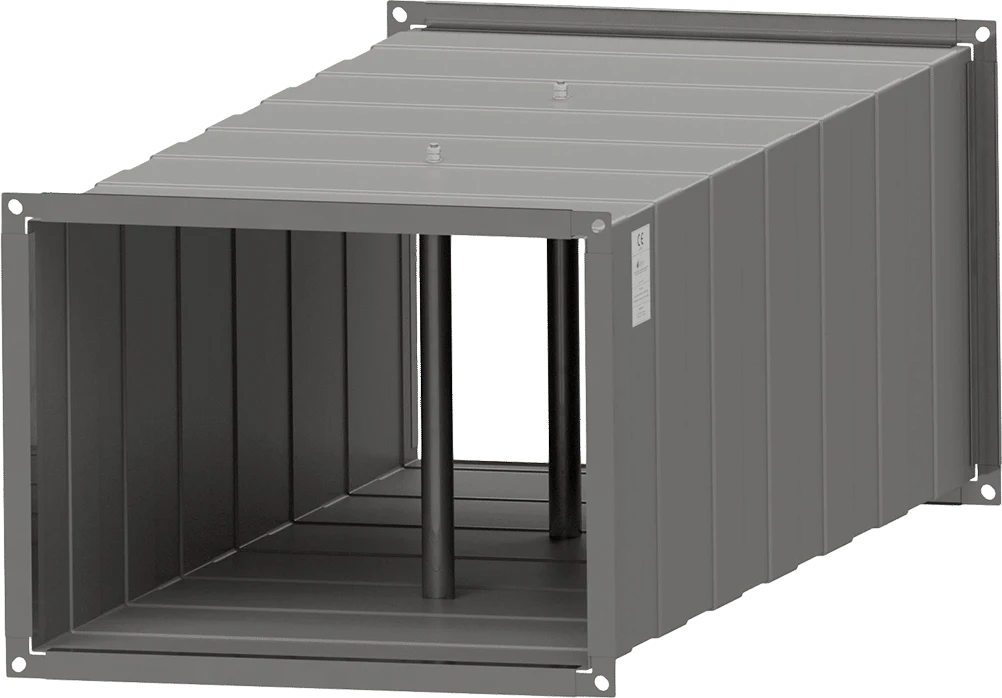

Rauch gezielt absaugen mit dem Rauchabzug MX
Bei einem Brand ist nicht nur das Feuer gefährlich, sondern auch der Rauch. Viele Todesfälle entstehen durch starke Rauchentwicklung. Anders als Sprinkleranlagen reagieren Entrauchungsanlagen direkt auf den Rauch und senken so die Gefahr deutlich.
Der Rauchabzug MX ist eine Entrauchungsleitung mit CE-Zertifikat 0761-CPR-0513 nach EN 12101-7:2011. Passende Brandgaskompensatoren liefern wir mit, angeschlossen über ein SBM 30 Rahmenprofil.
Prüfung und Zulassung
- Zertifikat
- CE 0761-CPR-0513 nach EN 12101-7:2011
- Bauregelliste
- B Teil 1, lfd. Nr. 1.17.6 des Deutschen Instituts für Bautechnik (DIBt), Ausgabe 2015/1
- Prüfung kalt
- bei Raumtemperatur mit 1500 Pa Unterdruck
- Prüfung heiß
- bei 600 °C mit 500 Pa Unterdruck über 120 Minuten
- Prüfnormen
- DIN 18232-6 und prEN 1366-9
- Anschluss
- an Brandgaskompensatoren über SBM 30 Rahmenprofil

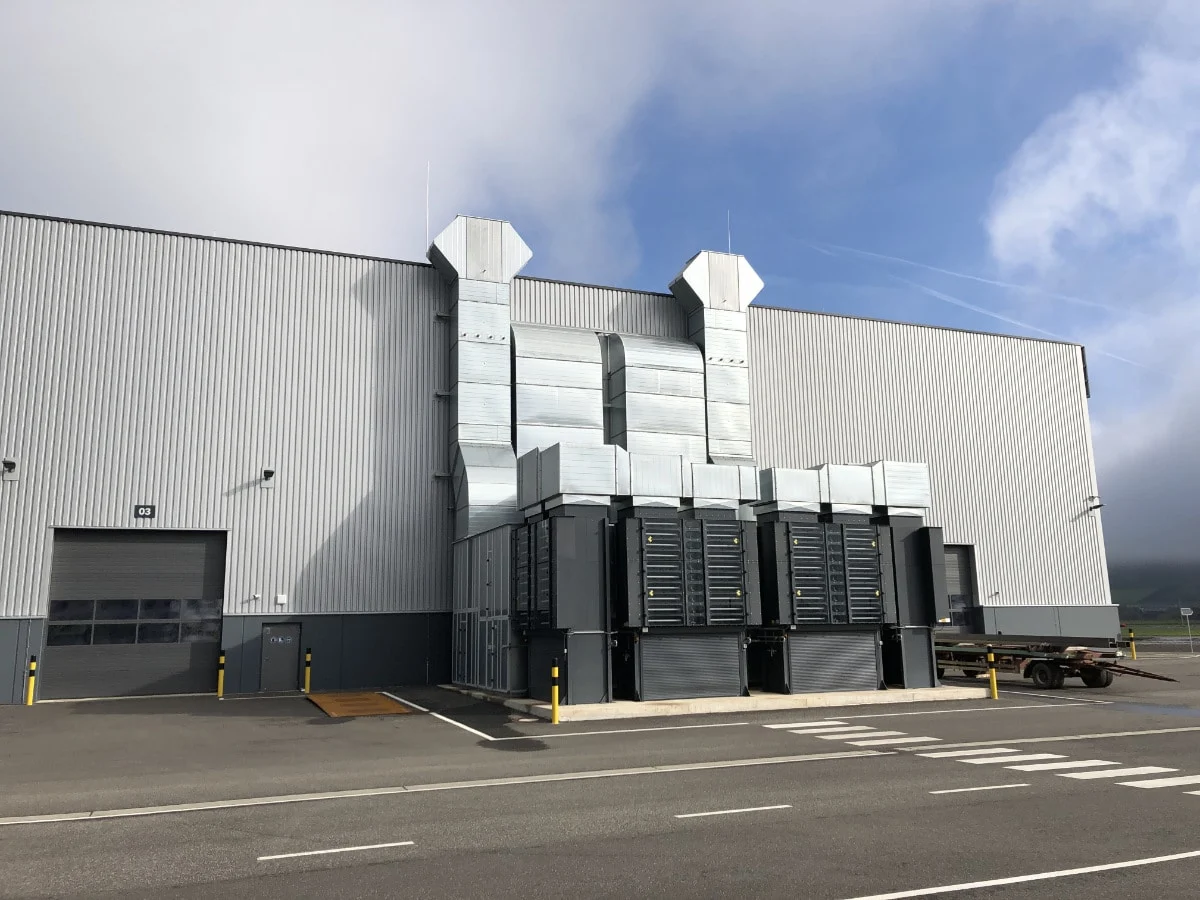

Luftleitungen für Industrie, Gewerbe und öffentliche Bauten

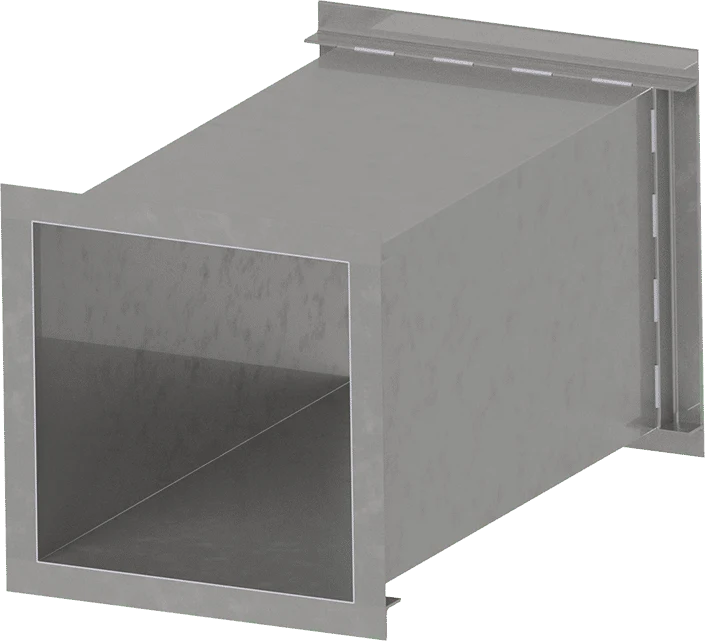

Geschweißte Lüftungskanäle

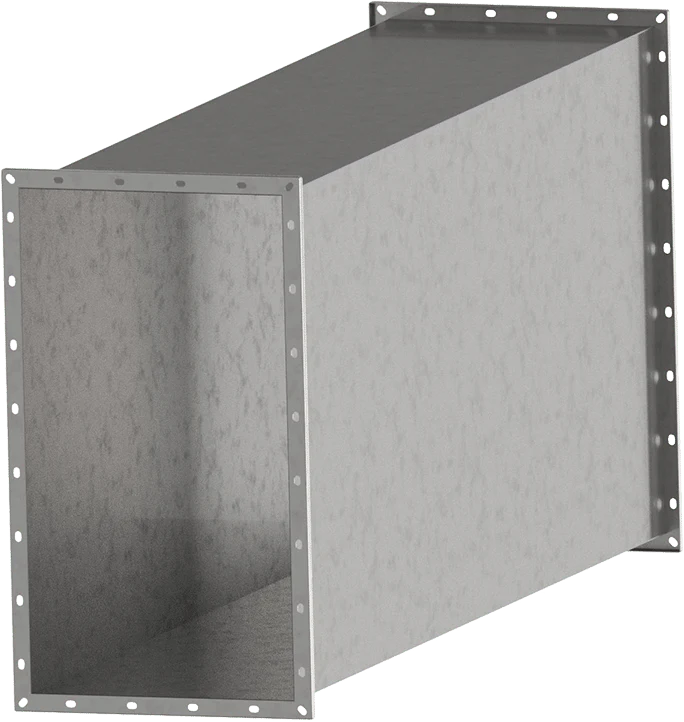

Geschweißte Kanäle und Formstücke
Geschweißte Kanäle setzen wir dort ein, wo es dicht und robust sein muss: in der Industrie, in Kraftwerken und bei Prozessluft. Dichtheitsklasse C und D nach DIN EN 1507 ist Standard, eine öl- und fettdichte Ausführung ist möglich.
Technische Daten
- Anwendungen
- Industrie, Kraftwerke, Prozessluft
- Dichtheitsklassen
- C und D nach DIN EN 1507, auch gemäß DIN 24194
- Ausführung
- öl- und fettdicht möglich
- Verbindung
- über angeformte Flansche oder aufgesetzte Winkeleisenrahmen
- Kanallänge
- Standard 1380 mm bei angeformten Rahmen 40/20
- Rahmenlochung
- nach BLH-Norm, Lochabstand 100 mm, andere Lochabstände möglich
- Korrosionsschutz
- Schwarzblech auch mit Oberflächenbehandlung
- Blechstärke
- nach DIN EN 1505 bzw. DIN 24190 und 24191
- Druckstufen
- Niederdruck, Druckstufe 1/4 sowie Mitteldruck, Druckstufe 2/5
Verbindungsmöglichkeiten
So verbinden wir die Kanäle
Umlaufend dicht aufgeschweißt
Ein Flansch aus warmgewalztem Winkelprofil nach DIN 1028 wird innen oder außen umlaufend dicht aufgeschweißt, nach DIN 24192-W1. Als Bauart gibt es Stahlblech schwarz mit Verbindung W2 einfach geschweißt oder geheftet und mit Verbindung W1 doppelt geschweißt oder nekaldicht.
Aufgepunktet und umgebördelt
Der Flansch aus Winkelprofil nach DIN 1028 wird per Widerstandspunktschweißung aufgepunktet, die Kanalenden werden 10 mm umgebördelt nach DIN 24192-W2 und die Ecken verschweißt. Bauart: Stahlblech schwarz, Verbindung W2 hinter Bord.
Angeformt mit Rückkantung
Je nach Differenzdruck und Luftgeschwindigkeit versteifen wir die Kanäle mit eingeschweißten Rohrstützen oder mit zusätzlich aufgeschweißten Profilen innen oder außen. Bauart: Stahlblech schwarz oder verzinkt, Verbindung angeformt mit Rückkantung.
Werkstoffe für geschweißte Kanäle
- Edelstahl
- 1.4301, 1.4571 oder andere Edelstähle nach DIN 17440, nach der Verarbeitung gebeizt und neutralisiert (IIa bzw. IIc), auf Wunsch passiviert, Oberfläche gebürstet, Schweißnähte lokal gebeizt und neutralisiert oder gebürstet
- Stahlblech
- St12, StW22, St37: ohne Beschichtung, innen und außen grundiert, decklackiert oder pulverbeschichtet, im Vollbad feuerverzinkt nach DIN 50976 oder bandverzinkt (sendzimirverzinkt)
- Aluminium
- Reinaluminium Al 99,5 oder AlMg3 (seewasserbeständig), innen und außen decklackiert möglich
- Kupfer
- ideal für antibakterielle Anwendungen, etwa in Krankenhäusern und Bürogebäuden
Geschweißte Rohrleitungen
Geschweißte Rohrleitungen und Formstücke

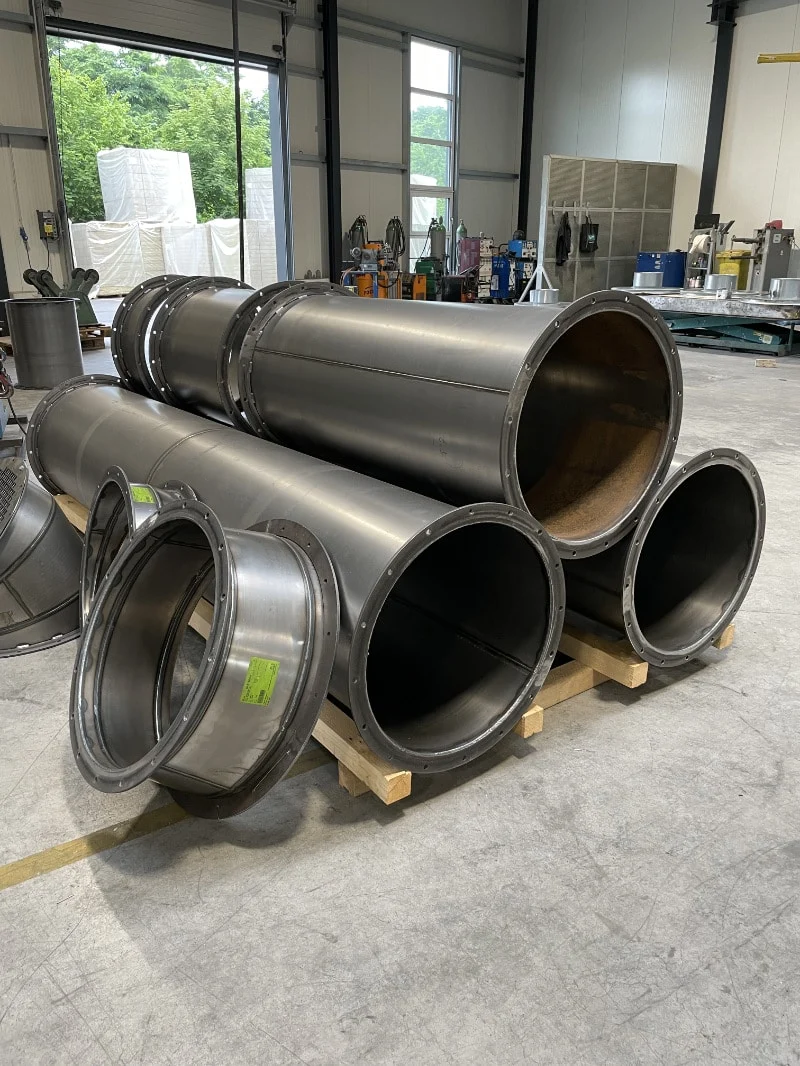

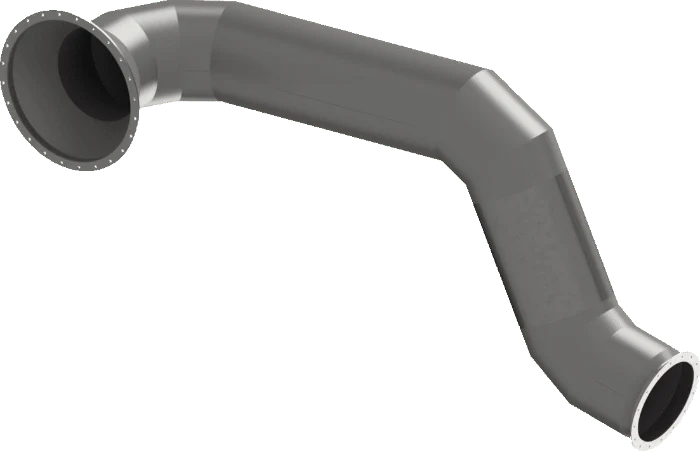

Aus Stahl, Edelstahl oder Aluminium schweißen wir feste Stränge bis 14 m Länge. Rohrgrößen und die Gradzahlen der Segmentbögen richten sich nach Ihrem Bedarf.
Standard und Sonderausführungen
- Stränge
- fest verschweißt bis 14 m Länge
- Rohrgrößen
- individuell, auch die Gradzahlen der Segmentbögen
- Flansche
- nach DIN 24154 Reihe 1 oder Reihe 2, lose hinter Bord oder fest verschweißt
- Anwendung und Druck
- nach DIN 24151
- Korrosionsschutz
- durch Oberflächenbeschichtung möglich
- Dichtigkeitsprobe
- auf Wunsch: Nekaltest, Farbeindringprüfung, Durchstrahlungsprüfung und weitere
- Materialbelegung
- nach DIN 50049
- Verpackung
- Einzelverpackung je nach Anforderung
- Schweißnahtgüte
- nach EN 25817/D, höhere Toleranzen und Nahtgüten auf Wunsch
- Schweißverfahren
- Handschweißnähte MAG oder wahlweise WIG, Längsnähte vollmechanisiert (Plasma oder WIG)
- Fertigungstoleranzen
- DIN 24151 bzw. DIN 8570 C/G
Wickelfalzrohre
Wickelfalzrohre und Formteile

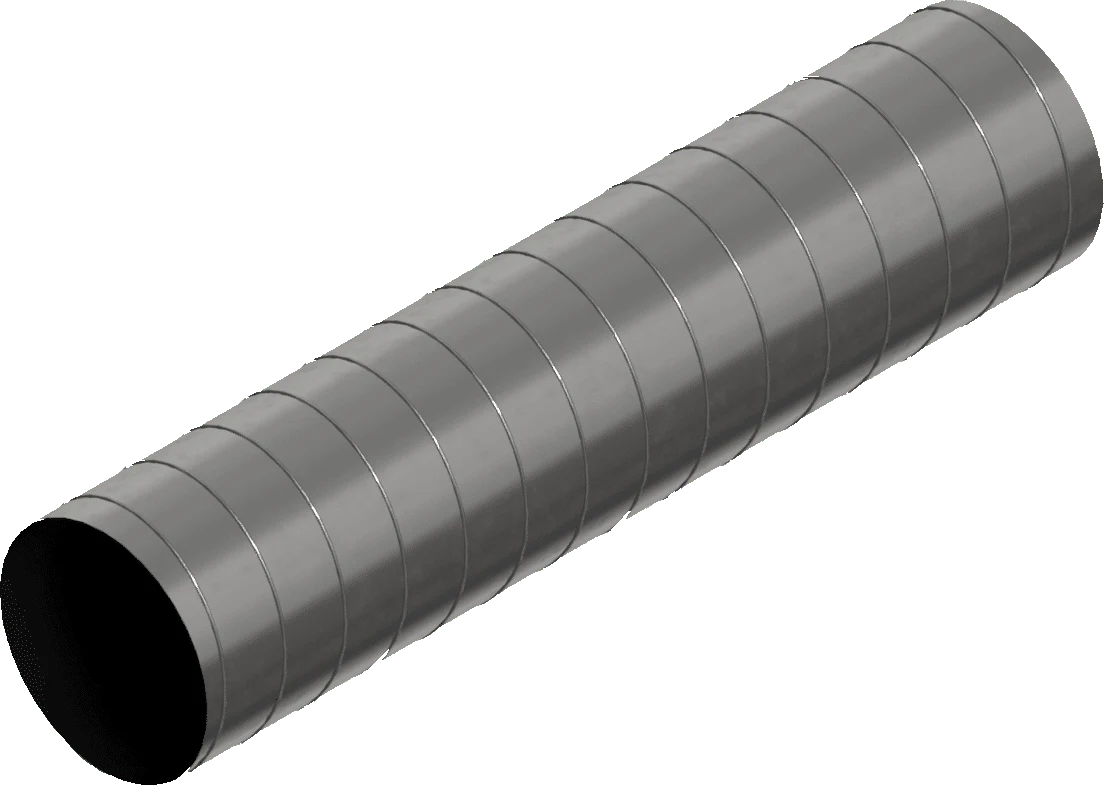

Wickelfalzrohre liefern wir von 80 bis 1250 mm Durchmesser in der Standardlänge 3000 mm, in Dichtheitsklasse D. Dazu gibt es Formteile, Schalldämpfer, Flexrohr und Auslässe.
Technische Daten
- Durchmesser
- 80 bis 1250 mm
- Standardlänge
- 3000 mm
- Dichtheitsklasse
- D
- Ausführungen
- Wickelfalzrohr, perforiert, isoliert, Glattrohr
- Zubehör
- Formteile, Schalldämpfer, Flexrohr und Auslässe
- Rohrsystem
- gemäß DIN EN 12237
- Hygiene
- Hygieneausführung mit Endkappen möglich
- Werkstoffe
- Stahl verzinkt und Edelstahl
Anfrage
Luftleitungen für Ihr Projekt anfragen
Senden Sie uns Ihre Leitungsliste oder Zeichnung. Wir prüfen Ausführung, Dichtheitsklasse und Werkstoff und melden uns mit einem Angebot.
